引言

在現代電子工業中，靜電雖無形卻具破壞力。一個看似微不足道的靜電火花，足以擊穿精密的集成電路、損壞敏感元器件，甚至導致整機失效。為模擬真實環境中可能發生的靜電放電(Electrostatic Discharge, ESD)事件，并驗證電子產品在該干擾下的抗擾度，ESD靜電放電發生器應運而生。作為電磁兼容性(EMC)測試的核心設備之一，它不僅是產品合規認證的關鍵工具，更是保障電子設備在復雜電磁環境中穩定運行的重要防線。

什么是ESD靜電放電發生器?

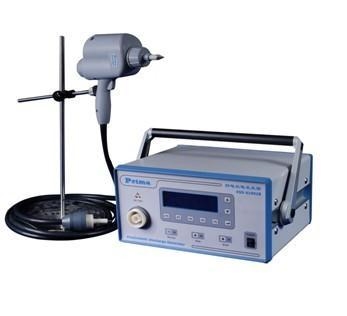

ESD靜電放電發生器是一種能夠模擬人體或物體靜電放電過程的專用測試儀器。它通過高壓電源對內部電容充電至設定電壓(通常為2 kV至30 kV)，然后通過放電槍以標準波形(如IEC 61000-4-2規定的上升時間<1 ns、峰值電流達數十安培)對被測設備(EUT)進行直接或間接放電，從而評估其抗靜電干擾能力。

核心技術參數包括：

輸出電壓范圍：±0.1 kV 至 ±30 kV(常見為±16 kV或±20 kV)

放電模式：接觸放電(Contact Discharge)和空氣放電(Air Discharge)

放電網絡：通常采用150 pF電容 + 330 Ω電阻的標準組合

放電速率：可調(如1次/秒、10次/秒等)

極性：正、負或自動交替

國際標準與合規要求

ESD測試必須遵循國際或區域標準，以確保測試結果的可比性和可靠性。
主要標準包括：

IEC 61000-4-2：國際電工委員會制定的電磁兼容基礎標準，規定了ESD抗擾度試驗方法。

EN 61000-4-2：歐盟采納的等效標準，是CE認證的強制性依據。

GB/T 17626.2：中國國家標準，等同采用IEC標準。

ANSI/ESD S20.20：美國靜電放電協會標準，側重于靜電防護體系(EPA)建設。

ISO 10605：針對道路車輛電子部件的ESD測試標準。

這些標準不僅規定了測試等級(如Level 1~4對應2 kV~8 kV接觸放電)，還明確了測試布置、環境條件及性能判據(如A類：功能正常;B類：暫時異常但可自恢復;C類：功能喪失且不可恢復)。

應用領域

1. 消費電子行業

智能手機、筆記本電腦、智能穿戴設備等在日常使用中極易遭遇人體靜電。通過ESD測試，可優化電路布局、增加TVS二極管或屏蔽設計，提升產品魯棒性。

2. 汽車電子

車載ECU、傳感器、信息娛樂系統需在嚴苛環境中長期穩定工作。ISO 10605要求高達±25 kV空氣放電測試，對ESD發生器性能提出更高要求。

3. 工業控制與醫療設備

PLC、變頻器、監護儀等關鍵設備一旦因ESD失效，可能引發安全事故。嚴格的ESD測試是功能安全(如IEC 61508)的重要組成部分。

4. 軍工與航空航天

高可靠性領域要求特殊環境下的電磁韌性，ESD測試常與其他環境應力(溫度、振動)結合進行綜合驗證。

技術發展趨勢

隨著電子產品向高頻、高速、微型化發展，ESD測試技術也在持續演進：

1.高精度波形控制：采用數字反饋與高速開關技術，確保放電波形嚴格符合標準容差。

2.智能化與自動化：集成機械臂實現全自動多點掃描放電，支持測試路徑編程與數據自動記錄。

3.多功能一體化：部分設備集成了ESD、EFT(電快速瞬變)、Surge(浪涌)等多種EMC測試功能。

4.實時監控與診斷：內置電流/電壓探頭，配合示波器實時捕捉放電過程，輔助失效分析。

5.符合新版標準：如IEC 61000-4-2:2023更新了校準方法和波形驗證要求，推動設備升級。

選購與使用建議

企業在配置ESD靜電放電發生器時，應關注以下要點：

1.是否通過CNAS或第三方校準認證，確保測試結果被監管機構認可。

2.放電槍的人體工學設計：長時間操作需輕便、防滑、觸發靈敏。

3.軟件兼容性：支持測試報告自動生成，便于質量追溯與認證提交。

4.售后服務與技術支持：包括定期校準、波形驗證、故障排查等。

5.擴展能力：如是否支持垂直耦合板(VCP)、水平耦合板(HCP)等附件。

此外，測試人員需接受專業培訓，嚴格按標準布置接地參考平面、絕緣支撐等，避免測試誤差。

結語

ESD靜電放電發生器不僅是實驗室中的一臺儀器，更是連接產品設計、質量控制與市場準入的關鍵橋梁。在全球電子產業鏈高度協同的今天，一次成功的ESD測試，意味著產品在千千萬萬用戶手中免于“靜電殺手”的威脅。未來，隨著5G、物聯網、自動駕駛等新技術的普及，對ESD防護的要求將愈發嚴苛，而ESD測試設備也將持續進化，為電子世界的可靠運行筑起一道看不見卻至關重要的“靜電防火墻”。
